連續模的幾種典型結構

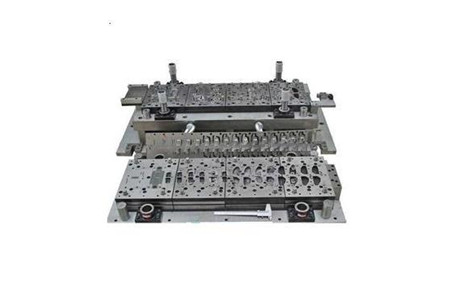

　　連續模是一種沖模，它具備工位多、效率高的特點，為了確保沖壓件的質量，準確定位很重要，今天我們根據其需要定位的特征來介紹一下它的幾種典型結構。

　　1、用導正銷定位

　　用導正銷定位的產品，其沖孔凸模和落料凸模之間距離就被稱之為送料步距，在作業的時候嗎，通過始用擋料銷來限定初始的位置，沖前面的兩個孔，在完成后始用擋料銷的彈簧會復位。條料會送進一個步距，通過固定擋料銷粗定位，在落料的時候，需要根據導正銷進行準確定位，在落料的同時沖孔工位上能夠沖兩個孔，直到整條料帶完全被沖完。

　　其中沖模當中的導正銷和落料凸模在配合的時候，應該要合理，連接的時候應該要確保后面裝拆方便，導正銷的頭部形狀應該方便導正時插入已沖的孔。

　　2、導正銷定距的沖孔落料

　　一般這種定位的方式比較常用于那些較為厚實的板料以及精度比較低的沖裁件的沖裁。在加工的時候，它需要以導板與凸模間隙配合導向。不過為了方便仿作，可以使用自動擋料定位，使條料的送進方向更加的準確。

　　3、側刃定位

　　側刃定位的連續模，在加工的時候要求送料的步距和側刃斷面的長度是一樣的，這樣才能夠確保孔和外形的位置是正確的。

　　以上就是三種連續模的典型結構，不管采用哪一種結構，都應該嚴格按照工藝要求來操作。
