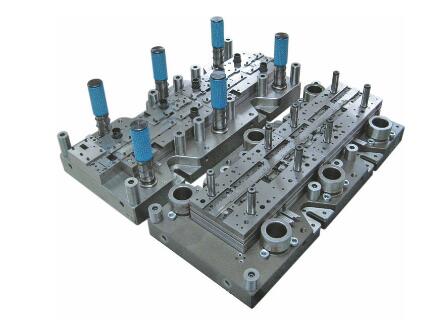

集成電路引線框架級進模

　　代表高性能水平的集成電路引線框架級進模，主要有集成電路框架、晶體管框架、分立器件框架等級進模，模具在高速沖床上使用，沖制材料厚度0.02mm的銅片帶料，經自動沖壓形成引線框架。作為高性能半導體和集成電路的載體引線框架，特點是引線的腿數多、腿距尺寸小、精度高，沖出的制品在鍍層處要求無毛刺。目前國內自主開發的引線框架模具產品中，引線腿數量最多的達128條，間距尺寸最小的僅為0.09mm，排數最多的框架已達8排。模具水平與國際同類模具水平相當。

　　例如，LQP48L引線框架級進模，37工位，制造精度達2μm，模具3排，在12×12mm內沖制48條內外引線腿，最小間距0.12mm，產品的平面度在0.01mm內。其高速批量的生產性能和壽命與國際同類模具相比毫不遜色。引線框架35工位級進模，46工位多排多列引線框架級進模，集成電路引線框架64條腿級進模等，解決了腿數多、間距小和精度高等沖裁技術難題，模具水平與國際水平相當。
