級進模基于TopSolid的工藝流程設計

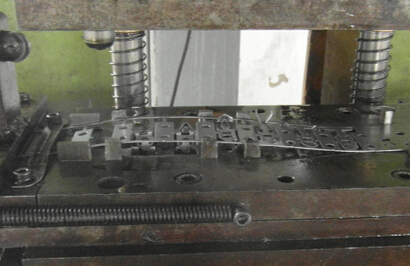

　　由于目前大多數級進模設計是建立在二維平面設計的基礎上，因此，只能設計簡單鈑金零件的級進模(例如電機的矽鋼片級進模等)，很難與其他生產環節相關聯，實現數據模型無縫共亨。法國Missler公司在TopSolid的基礎上，推出完全集成的TopSolid/Progress級進摸設計模塊，該模塊遵循級進模設計規范，實現了產品數據模型的共享，使得級進模設計過程更加形象直觀、方便高效。下面就針對TopSolid/Progress，級進模設計模塊作簡單介紹。

　　TopSolid是世界上屈指可數的級進棋設計與CAD/CAM完全集成的系統之一。它的級進模設計模塊Topsolid/Progress包含了于藝設計和模具設計兩大部分。

　　從鈑金件的調用與識別，到設計每個工位的成形工藝，形成凹凸模，到最后設計模架以從繪出二維工程圖紙，工藝設計見決定模具成敗的重要環節。

　　1、工位定義

　　級進模設計首先進行的是零件的排樣，在Topsolid/Progress中可以按設計需求對各種零件進行排樣。然后是產品成形工藝設計，設汁者可以任意指定、調節工位數量和工位中心位置，系統根據零件自動提示最大只小步距范圍。如果發現工位數量過多或者過少，在以后的操作中可以隨時添加或刪除。定義好工位及位置后系統自動根據零件和工位外形輪廓產生帶料實體模型和兩個線框輪廓，方便后面定義沖裁輪廓形狀。排樣設計如圖1所示。

　　2、具體工藝設計

　　產品成形工藝的好壞將直接影響產品的質量，Topsolid/Porgress可以自定義輪廓外形，也可以根據系統自動產牛的線框轱廓創建與零件完全吻合的外形來進行沖裁下藝設計，并且整個設計過程完全參數化相關聯。

　　對于產品拉伸成形和彎曲成形部分，止接根據鈑全零件外形自動產生。拉伸成形中，系統自動調用鈑金零件設計用到的標準拉仲形狀進行一次成形。下—版本系統將支持對單個拉伸成形的分步拉伸工藝設計。彎曲成形中，系統自動過濾彎曲曲面，方便選擇，并且支持分步彎曲，有效地防止了零件由于材料因素所產生的回彈，

　　整個工藝過程的每一步操作都可以自由調節、修改。所有的成形工藝設汁完成后，使用系統的分析功能分析各個工位的受力情況及單工位合力點和整體合力點位置(圖3)。通過受力分析調節各工位的工藝操作，達到盡可能讓受力中心在模架中心位置。
